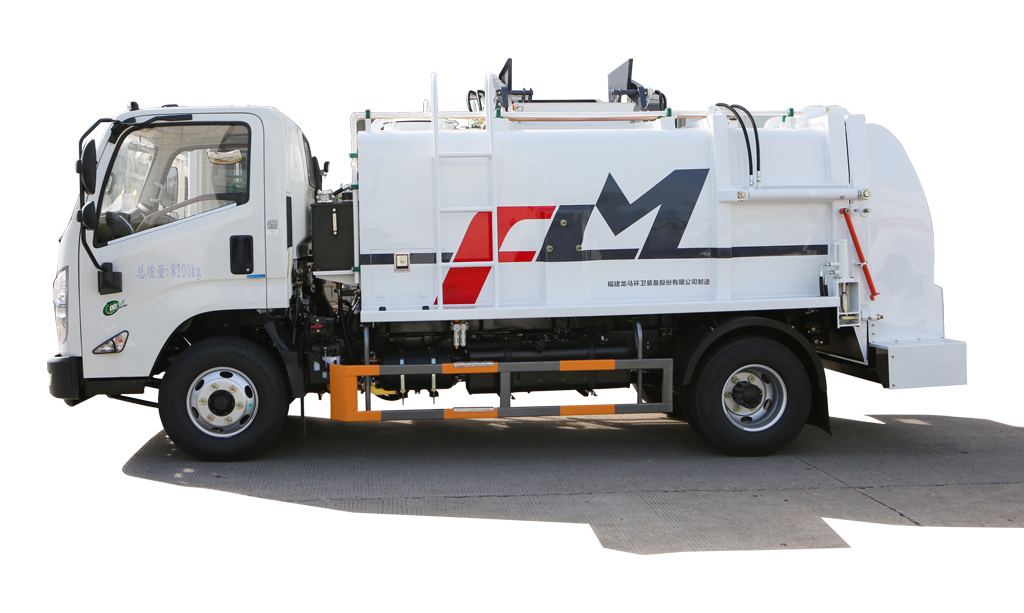

FLM5080TCAJL6型餐厨垃圾车是福龙马集团股份有限公司开发的新型餐厨垃圾车,采用江铃JX1083TG26型二类汽车底盘,专门用于收集清运餐厨垃圾,整车具有全密封运输、装载量大、上料效率高等优点,全方位地满足现有餐厨垃圾收运的需求。此外,产品可根据用户需要,选装污水箱、清洗系统、污水箱加热装置、螺旋卸料装置、车载提升机构称重系统及提升上料、推板卸料全自动作业模式。该车性能先进,功能齐全、可靠耐用,造型美观大方。
产品性能描述
1、底盘
底盘。采用江铃汽车股份有限公司生产的JX1083TG26型二类汽车底盘改装,动力强劲,承载能力强。
发动机。采用江铃JX4D306H柴油发动机,额定功率112kW,额定转速2800r/min,排放达到国六标准。
2、箱体
箱体总容积达6m³,有效容积4.5m³。箱体面板采用全不锈钢材料制作,保证常年使用不锈蚀。整体框架式结构、大曲面侧圆弧箱体,抗变形能力强,使用寿命长,装载能力强;箱体左侧配备胎架,避免车辆因突发情况而无法行驶作业,提升维护性。箱体右前方配夜间工作灯,方便夜间工作,扩大工作时间范围。箱体右侧液位观察窗,方便对箱体内垃圾的装载情况进行观察,把控垃圾箱的装满程度。
3、提升机构
箱体右侧设挂桶、压桶及支撑桶、提升架主导轨及副导轨结构,提升120、240升标准垃圾桶;提升机构与上盖板通过连杆、摆臂构成联动机构,可通过提升导轨上部末端的角度调整机构、可调连杆来调整垃圾桶倾翻到位角度及齿板离地高,避免由于垃圾桶倾翻角度不够而使垃圾无法倾倒干净的问题,另配上料缓冲装置,翻桶时间可调节,上料平稳,避免垃圾飞溅,采用专用的提升机构防滴漏装置,能有效地避免提升过程中的污水滴漏问题,减少二次污染,环保安全。
4、推板
推板式卸载,推板采用整体斜板设计,提升垃圾箱有效容积;采用专用的加厚密封胶条,提高胶条使用寿命,且推板可多推出箱体,方便清理推板后部垃圾,维护性好,提高工作效率。
5、后门
外凸弧形后门,抗变形能力强,使用寿命长,装载能力强。后门油缸座采用竖直布置,便于安装维护,且采用顺序阀实现后门与插销启闭顺序,动作可靠,降低成本,后门采用专用的后门胶条及胶条槽,延长胶条使用寿命,提升后门密封性,另配后门防滴漏装置,承接后门不密封时泄漏的泔水,结构简单,环保安全,配后门安全撑杆装置,当开启后门检修时将安全撑杆撑起,防止后门意外落下,提升安全性。
6、配污水收集、排放、冲洗装置实现固液分离。
7、具有后门、提升机构防漏装置,以及垃圾装填缓冲装置
8、车载液压清洗装置。
产品主要技术参数
底盘品牌型号:江铃牌JX1083TG26(国Ⅵ排放)
底盘生产厂家:江铃汽车股份有限公司
底盘发动机型号:JX4D306H
底盘发动机额定功率/转速/排量
(kw/(r/min)/ml):112/2800/2892
底盘发动机最大净功率/转速(kw/(r/min)):110/2800
轴距(mm):3360
轮距(前/后)(mm):1580/1530
最大爬坡角(%):30
最小转弯直径(m):13.5
最大总质量(kg):8200
外形尺寸(长×宽×高)(mm):5960×2030×2670
整备质量(kg):4880
额定载质量(kg):3125
前悬/后悬(mm):1125/1475
接近角/离去角(°):20/18
最高车速(km/h):100
驾驶室准乘人数(人):3
推板卸料工作循环时间(s):≤60
螺旋卸料工作循环时间(s):≤215
提升装置工作循环时间(s):≤20
垃圾箱容积(m3):≥6
垃圾箱有效容积(m3):≥4.5
垃圾箱厚度(mm):3
污水箱容积(m3):≥0.25
污水箱材质:SUS304
清水箱容积(m3):≥0.25
液压系统最大压力(MPa):16
驾驶室调温措施:配原厂冷暖空调
