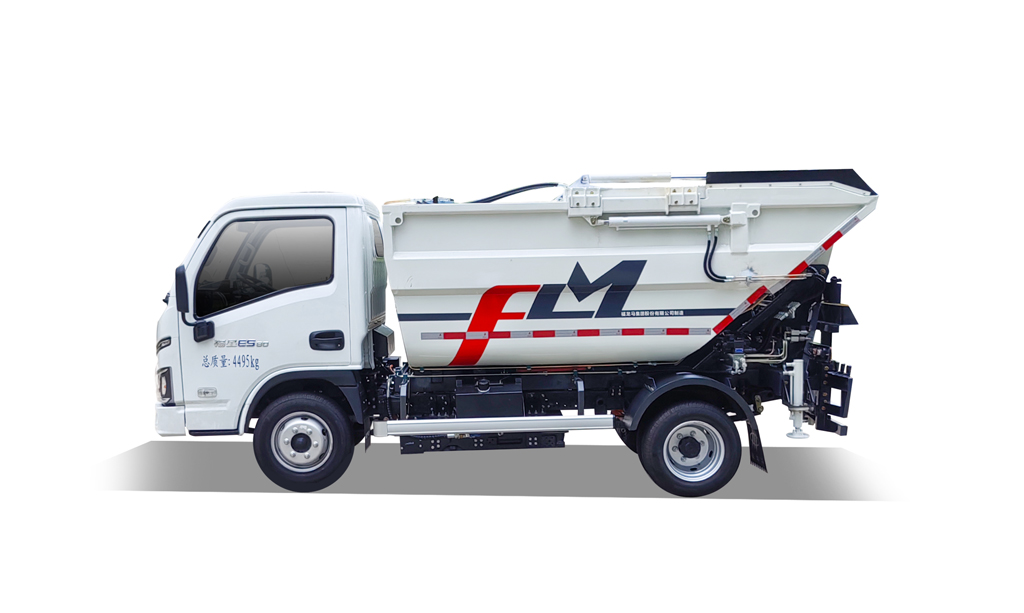

FLM5043ZZZNJBEVH

1、箱体采用高强度钢板制作。

2、垃圾箱结构为船型设计，投料口在顶部，四周采用密闭焊接，顶部投料口以下密闭、无渗漏。

3、压缩机构为刮板、滑板、油缸组合，安装在箱体顶部，通过油缸伸缩实现压缩功能及投料口遮盖。

4、提升机构由升降架、导轨架、摆臂架等组成，采用夹桶、提升、翻桶三段动作，将装有垃圾的垃圾桶提升到箱体上方，将垃圾倒入垃圾箱，然后将垃圾桶放回地面，提升机构可同时提升2个120L或240L垃圾桶。

5、车辆后部左右两侧设油缸伸缩撑腿机构，并与箱体卸料举升、回位动作联动，具有安全互锁，撑腿未伸出箱体无法举升，而箱体未回位撑腿无法收回。

6、上装采用独立电机、齿轮泵及电机控制器组成动力系统。

7、车辆右侧后部配置固定操作控制盒和无线遥控手柄两种操作方式，操作灵活便捷，更方便操作人员实时观察车辆机构运行同时提高人员安全。

8、本产品注重使用安全性，设计多重安全作业互锁及警示装置，避免人为误操作导致人身及车辆受到侵害。

主要参数介绍

底盘类别：二类载货汽车底盘

底盘品牌、型号：跃进牌SH1047PCEVNZY5

底盘驱动电机峰值功率/转速（kw/（r/min））：100/12000

底盘驱动电机额定功率/转速（kw/（r/min））：50/4340

电源电池种类：磷酸铁锂电池

储能装置总储电量(kWh)：53.58

电池能量密度（W·h/kg）：145.59

续驶里程（等速法）（km）：305

最大总质量（kg）：4495

整备质量（kg）：3100

额定载质量（kg）：1265

外形尺寸长×宽×高（mm）：4955×1800×2190

前悬/后悬（mm）：1090/1215

接近角/离去角（°）：18/16

轴距（mm）：2650

最高车速（km/h）：90

垃圾箱有效容积（m3）：4.1

垃圾箱倾翻离地高度（mm）：1300

上料工作循环时间（s）：18

卸料工作循环时间（s）：45

垃圾箱倾斜角度（°）：42

提升机构最大提升力（kg）：400

驾驶室内温度调节：配冷暖空调
