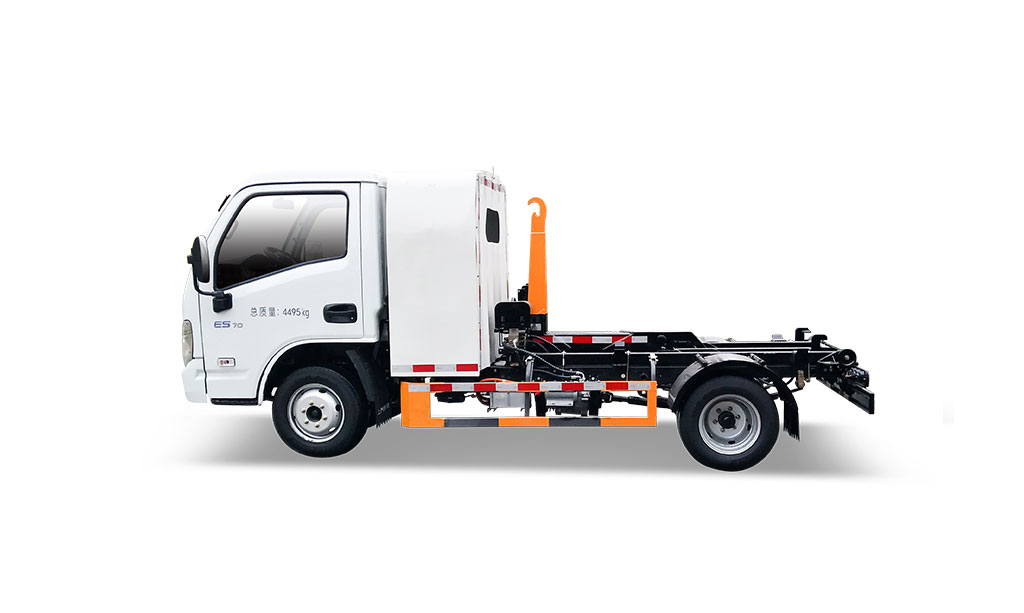

FLM5041ZXXNJBEV

1、控制阀为电磁换向阀，主要控制模式为电控液。主臂装平衡阀，具有防爆管功能，保证动作过程平稳，安全可靠。

2、钩臂采用优质钢板制作，安全提升钩采用高强度耐磨钢制成；

3、钩臂装置采用联动结构，集作业模式切换、锁箱和翻转架限位为一体，简化操作控制系统，保护举升油缸，降低钩臂故障率，延长了钩臂的使用寿命。

4、箱体安全锁，位于钩臂后侧，左右各一个机械锁，限位箱体限位杆，锁住垃圾箱，防止转运过程中箱体晃动。

5、钩臂系统通过高压取电带动油泵电机控制液压油路驱动，通过驾驶室控制盒完成相应钩箱、卸箱、卸料动作。所有操作均可在驾驶室内通过电控操作盒完成，操作简单、方便，降低操作者的劳动强度。

主要参数介绍

底盘类别：二类载货汽车底盘

底盘品牌、型号：跃进牌SH1047PCEVNZ

驱动电机额定功率/转速/转矩（kW/r/min/N.m）：50/1740/274

驱动电机峰值功率/转速/转矩（kW/r/min/N.m）：100/5000/660

储能装置总储电量(kWh)：66.84

续驶里程（km）：381

电池能量密度(w•h/kg)：154

电源电池种类：磷酸铁锂电池

最大总质量（kg）：4495

整备质量（kg）：2210

额定载质量（kg）：2155

外形尺寸（长×宽×高）（mm）：4950×1670×2095

前悬/后悬（mm）：1090/1010

接近角/离去角（°）：18/25

最高车速（km/h）：90

轴距（mm）：2850

钩心高度（mm）：1015

后靠轮允许进入宽度（导入宽度）（mm）：950

钩心到后滚轮中心距离（拉臂长度）（mm）：2200

钩臂系统最大起重能力（t）：1.5

最大自卸角度（°）：48

液压系统工作压力（MPa）：18

卸箱工作时间（s）：45

卸料工作循环时间（s）：70

驾驶室：配原厂冷暖空调
